FTL31音叉液位开关怎么接线？（接线图）

------FTL31系列音叉液位开关接线图

        FTL31系列音叉液位开关，在E+H仪表液位测量系统中是应用最广泛，最经济实惠的一种液位传感器。

        要弄清楚它的接线，首先您得知道它的工作原理：

1.在压电晶体驱动下，Liquiphant FTL31 的叉体以共振频率振动。叉体被液体覆盖时，周围介质的密度变化会改变其固有频率。限位开关内的电子插件监测共振频率，判断叉体是处于自由振动状态，还是被液体覆盖。

2.通过DC-PNP 或交/直流(AC/DC)方式输出信号。

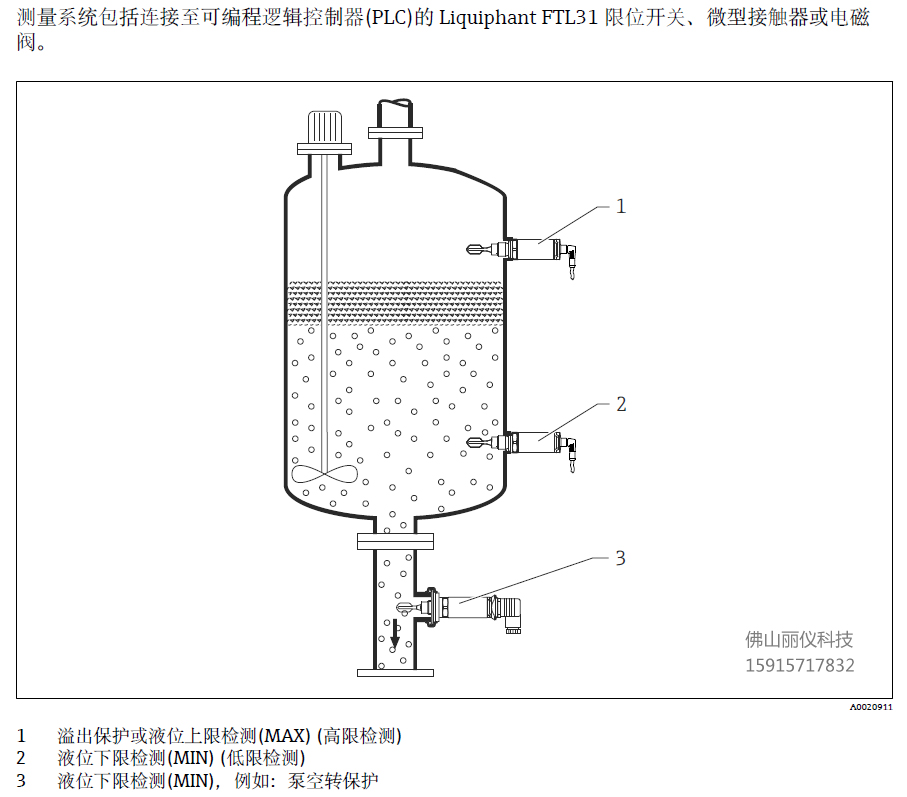

讲完它的测量原理，我们接下来用一张图来简明的说明它的测量系统：

通常，FTL31简单理解，就是一个开关，通常当往罐子里面加水的时候，罐子满了，音叉接触到液体，开关启动信号输出，水泵接收到控制信号，停止注水，这个是高限检测，目的是防止满灌溢出；

当把罐子里面的水往外面抽少的时候，开关检测到液体没有再和音叉接触，音叉立即启动信号输出，水泵接收到控制信号，停止往外抽水，这个是低限检测，目的是防止水泵空转。

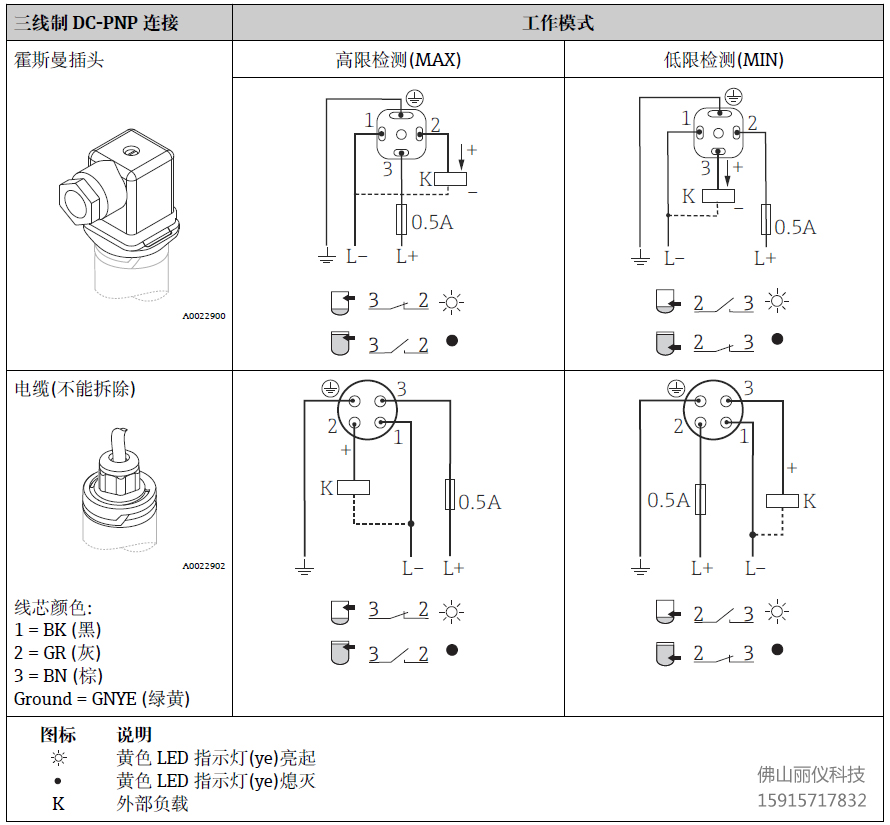

有了上面的铺垫，然后我们就可以接线了，以下，我们用最常用三线制-DC-PNP音叉液位开关，比如FTL31-AA4U2AAW5J，列出接线图，简明描述如何接线：
