E+H多参数变送器CM442如何接线？（接线图）

E+H（Endress+Hauser 恩德斯·豪斯）多参数变送器CM442为应用十分广泛的一款变送器，常用的型号有：CM442-AAM1A2F010A+AK，CM442-AAM2A2F010A+AK

CM442为多功能变送器，可以用于搭配pH电极，溶解氧电极，浊度仪传感器，余氯传感器，电导率电极使用，这样一款变送器，使用如此广泛，我们就要知道它是如何接线的。

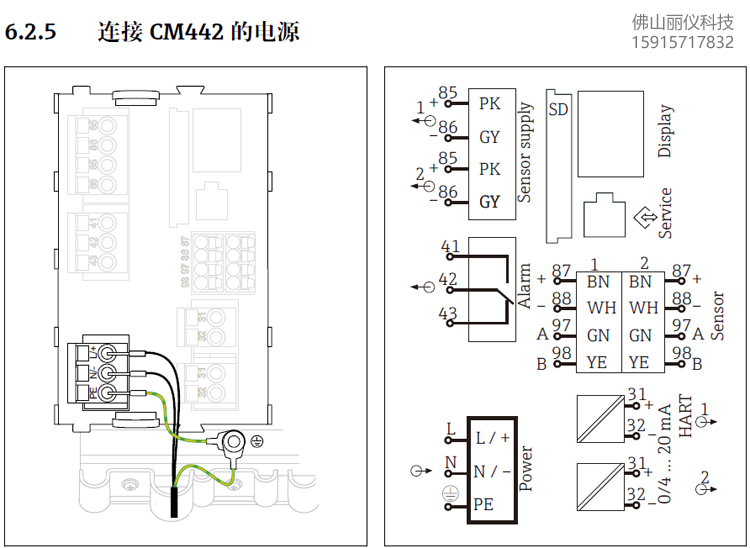

如图：

1. 端口31和32分别接输出4-20mA信号线的正极和负极。

2.传感器输入信号线接1号端子，从上到下，分别接上棕色，白色，绿色，黄色，4根信号线。

。
