E+H压力变送器PMC11如何接线？（接线图）

       E+H（Endress+Hauser 恩德斯·豪斯）压力变送器在化工，食品，制药等领域应用十分广泛，通常我们使用的是4~20mA的输出，另外也有使用0~10V输出的。

      首先，PMC11、PMP11、PMC21、PMP21、PMP23这个系列的压力变送器都是采用10~30V直流供电，切勿直接接到220V的交流电，否则会烧毁！

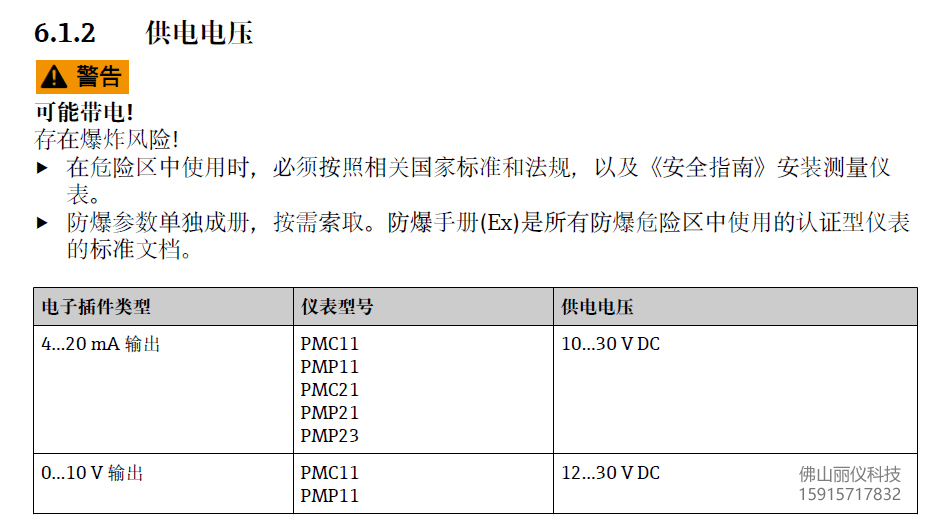

      供电如图：

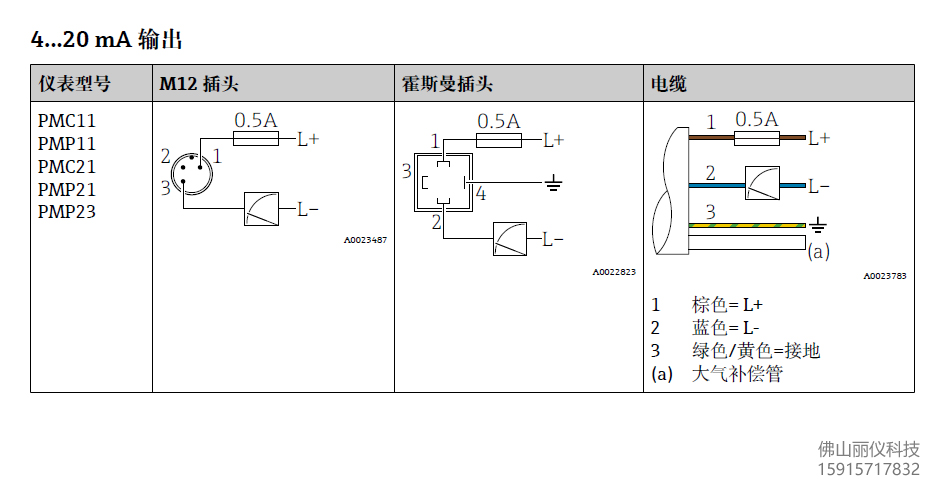

      下面我们我们通过接线图的形式先介绍4~20mA输出的压力变送器（例如：PMC11-AA1U1HBWBJA）怎么接线：

      如图所示：一般有M12插头、霍斯曼插头、和电缆三种接头，仪表型号通常是：PMC11、PMP11、PMC21、PMP21、PMP23，都是棕色线接到电源正极，蓝色线接负极，黄绿双色线接地。

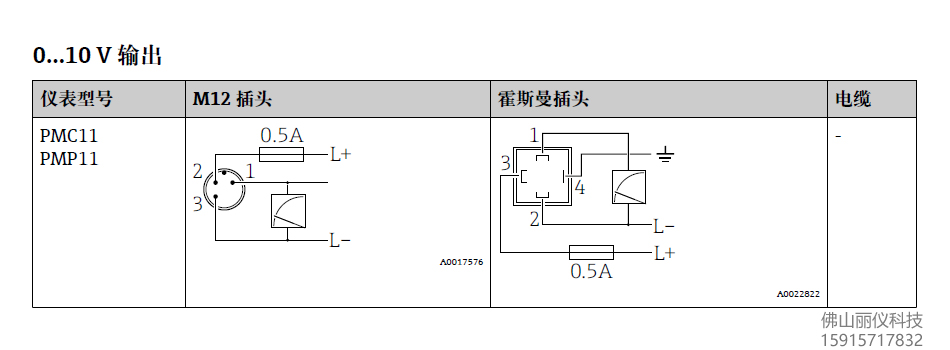

      接下来，我们我们通过接线图的形式介绍0~10V输出的压力变送器接线方法：

      如图所示：一般有M12插头、霍斯曼插头、和电缆三种接头，仪表型号通常是：PMC11、PMP11
